[AWS] EKS 생성 환경 구축 (eksctl 활용)

Intro

---

이번 시간엔 AWS EKS 환경 구축 및 생성 방법에 대해 알아보겠다.



인터넷 통신을 위하여 Internet Gateway 와 NAT Gateway 를 사용하였다.







VPC 구성

---

• VPC 1개
• Subnet 4개
• Routing Table 4개
• Internet Gateway 1개
• NAT Gateway 2개
• Bastion 서버용 Security Group 1개



구성 내용은 아래와 같다.



VPC 생성



Subnet 생성

Routing Table 생성

4개의 라우팅 테이블 생성하였으며 4개의 서브넷과 각각 1:1 매핑하였다.

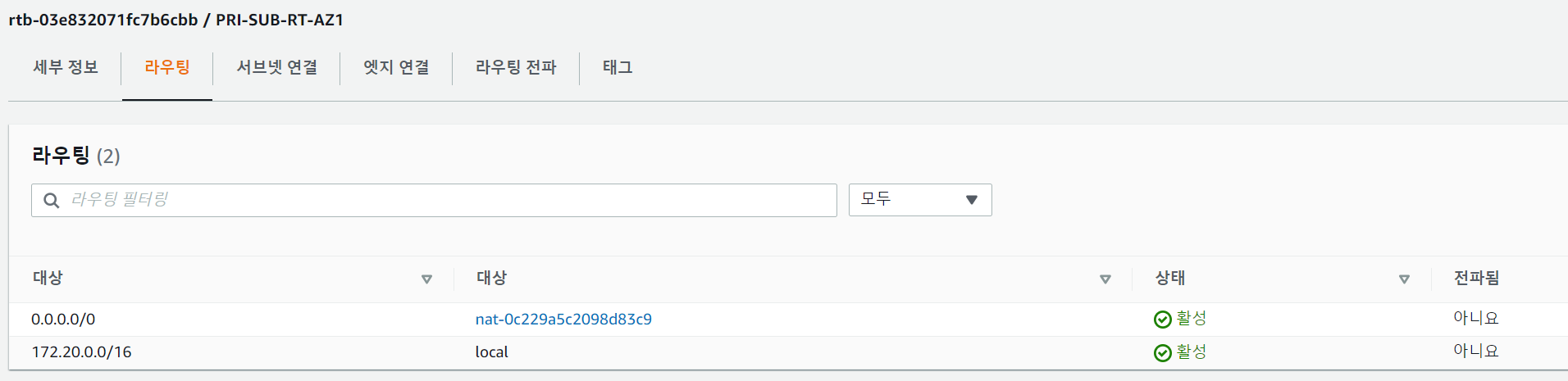

Private Subnet RoungTable

프라이빗 서브넷의 라우팅 테이블에는 destination이 0.0.0.0/0 이면 NAT (AZ1) Gateway로 가라는 Rule Set을 적용했다.





Public Subnet RoungTable

퍼블릿 서브넷의 라우팅 테이블에는 destination이 0.0.0.0/0 이면 Internet Gateway로 가라는 Rule Set을 적용했다.





Bastion 용 Security Group 생성

Bastion-SG

유형	Protocol	Port	Source	Destination
Inbound	TCP	22	My Home IP
Outbound	전체	전체		0.0.0.0



IAM 및 Security Group 구성

---

Cluster에서 사용할 Role 생성 및 Policy 적용

• Role Name : EKSCluster_Role
• 신뢰관계 :eks.amazonaws.com
• Policy : AmazonEKSClusterPolicy



NodeGroup에서 사용할 Role 생성 및 Policy 적용

• Role Name : EKSNodeGroup_Role
• 신뢰관계 :ec2.amazonaws.com
• Policy :
  • AmazonEKS_CNI_Policy
  • AmazonEC2ContainerRegistryReadOnly
  • AmazonEKSWorkerNodePolicy



Bastion에서 사용할 Role 생성 및 Policy 적용

• Role Name : MGMT_Role
• 신뢰관계 : ec2.amazonaws.com
• Policy : Administrator (편의를 위해 Admin 권한을 주었음)

※ Cluster와 NodeGroup의 권한은 필요에 따라 추가해줘야 함





보안그룹 구성 여기 참조



Bastion 서버 생성

---

Image : Amazon Linux 2

Type : t3.small

Security Group : Bastion-SG

EIP 할당

Vol : 8GB, gp3

role 할당 (Administrator)





EKS 생성을 위한 Bastion 서버 구성

---

■ aws cli 설치

https://docs.aws.amazon.com/ko_kr/cli/latest/userguide/getting-started-install.html



curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
unzip awscliv2.zip
sudo ./aws/install



■ eksctl 설치

https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/eksctl.html



curl --silent --location "https://github.com/weaveworks/eksctl/releases/latest/download/eksctl_$(uname -s)_amd64.tar.gz" | tar xz -C /tmp
sudo mv /tmp/eksctl /usr/local/bin
export PATH=$PATH:/usr/local/bin
echo 'export PATH=$PATH:/usr/local/bin' >> ~/.bashrc
eksctl version



■ kubectl 설치 (v 1.23)

https://docs.aws.amazon.com/ko_kr/eks/latest/userguide/install-kubectl.html



curl -O https://s3.us-west-2.amazonaws.com/amazon-eks/1.23.15/2023-01-11/bin/linux/amd64/kubectl.sha256
openssl sha1 -sha256 kubectl
chmod +x ./kubectl
mkdir -p $HOME/bin && cp ./kubectl $HOME/bin/kubectl && export PATH=$PATH:$HOME/bin
echo 'export PATH=$PATH:$HOME/bin' >> ~/.bashrc
kubectl version --short --client





EKS 생성

---

yaml 파일 생성

mkdir /EKS/eksctl-yaml
cd /EKS/eksctl-yaml
vi eks_install.yaml



yaml 파일 작성

apiVersion: eksctl.io/v1alpha5
kind: ClusterConfig
metadata:
  name: EKS-Cluster-01
  region: ap-northeast-2
  version: "1.23"

iam:
  serviceRoleARN: arn:aws:iam::34XXXXXXXXXX:role/EKS-Cluster-Role

vpc:
  subnets:
    private:
      ap-northeast-2a: { id: subnet-0fbc2865591c13eef }
      ap-northeast-2c: { id: subnet-0c61085279b3d16d0 }
  securityGroup: sg-04808874a29700303
  clusterEndpoints:
    privateAccess: true
    publicAccess: true

cloudWatch:
  clusterLogging:
    enableTypes: [ "api", "audit", "authenticator", "controllerManager", "scheduler" ]

managedNodeGroups:
  - name: EKS-NodeGroup
    instanceType: t3.small
    minSize: 1
    maxSize: 2
    desiredCapacity: 2
    volumeSize: 10
    volumeType: gp3
    volumeKmsKeyID: arn:aws:kms:ap-northeast-2:34xxxxxxxxxx:key/XXXXX
    volumeEncrypted: true
    privateNetworking: true
    securityGroups:
      attachIDs:
        - sg-015993dc24f3180eb
    tags:
      nodegroup-role: worker
    iam:
      instanceRoleARN: arn:aws:iam::34XXXXXXXXXX:role/EKS-NodeGroup-Role
    ssh:
      allow: true
      publicKeyName: test



EKS 생성

eksctl create cluster -f eks_install.yaml









EKS 클러스터 및 워커 노드가 생성된 것을 볼 수 있다.





정리

---

이번 시간엔 프라이빗 환경이 아닌 인터넷 통신이 되는 환경에서의 EKS 생성 방법에 대해 알아보았다.

Internet Gateway (수평적 확장 됨)



Nat Gateway 2개 (EIP 할당)



VPC 1개, 서브넷 4개, 라우팅 테이블 4개



IAM 구성

 - EKS Cluster Role

 - EKS NodeGroup Role

 - Bastion Role



Security Group 구성

 - EKS Cluster SG

 - Worker Node SG

 - Bastion SG



Bastion 서버 1대

 - aws cli 설치

 - eksctl 설치

 - kubectl 설치

 - eksctl yaml 생성



EKS 설치



마치며

---

이번 시간엔 프라이빗 환경이 아닌 인터넷 통신이 되는 환경에서의 EKS 생성 방법에 대해 알아보았다.

확실히 프라이빗 환경에서 설치하는 것 보다 퍼블릭 환경에서 설치하는 것이 더 간편히 설치할 수 있는 것 같다.

다음 시간엔 EKS 환경에서 ArgroCD 와 GitLab 을 활용한 EKS 백업/복구 시나리오에 대해 알아보도록 하겠다.
